Kennlinienschreiber V2
Die Version 2 des Kennlinienschreibers ist eine konsequente Weiterentwicklung des V1 in Richtung Qualität. Er ist schneller, präziser, modular aufgebaut und breiter einsetzbar. Höhere Ausgangsspannungen, eine zusätzliche Endstufe für Steuerspannungen und ein wechselbares Modul für Zusatzfunktionen wie Röhrenheizung oder Temperaturkammer erweitern das Nutzspektrum.
-
-
-
- modularer Aufbau, Module wechselbar mit analoger Kodierung
- höhere CPU Leistung
- Länge des Messpulses einstellbar (200us bis 2000us)
- 8-Kanal ADW mit differentiellen Eingängen und synchroner Wandlung
- VD Basis-Endstufe mit interner Spannungsversorgung (+-28V) oder externer Spannungsversorgung (bis +-48V)
- zweite Steuerspannung für dual gate Transistoren, (evtl. Pentoden), dual Transistoren
- Endstufen mit bis 250V (in Planung)
- Geregelte Thermokammer für DUT (in Planung)
- einstellbarer Heizstrom für Röhren (in Planung)
- erheblich besseres Signal-Rauschverhältnis als V1
-
.ca. 10x schneller als V1
-
-

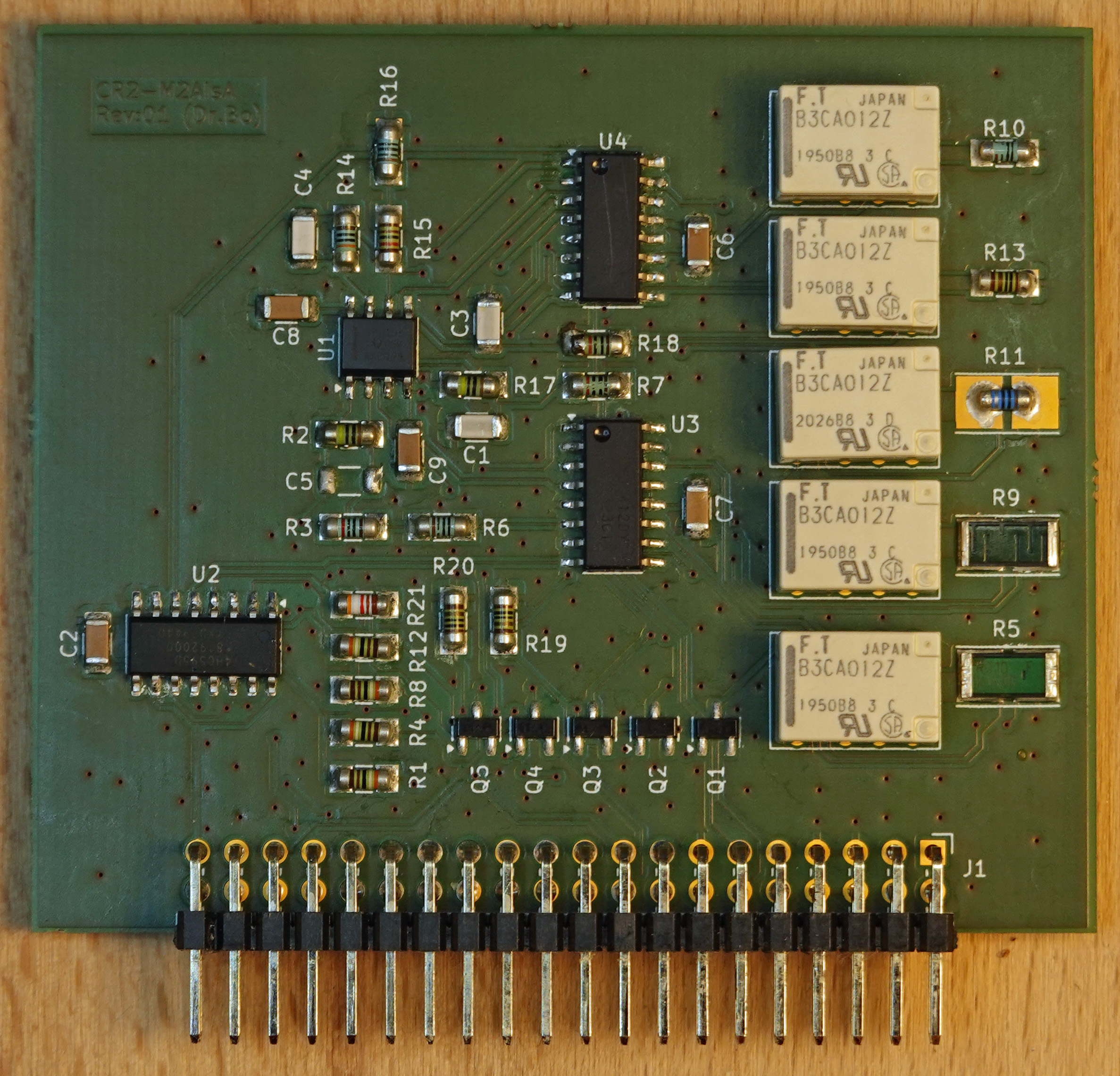

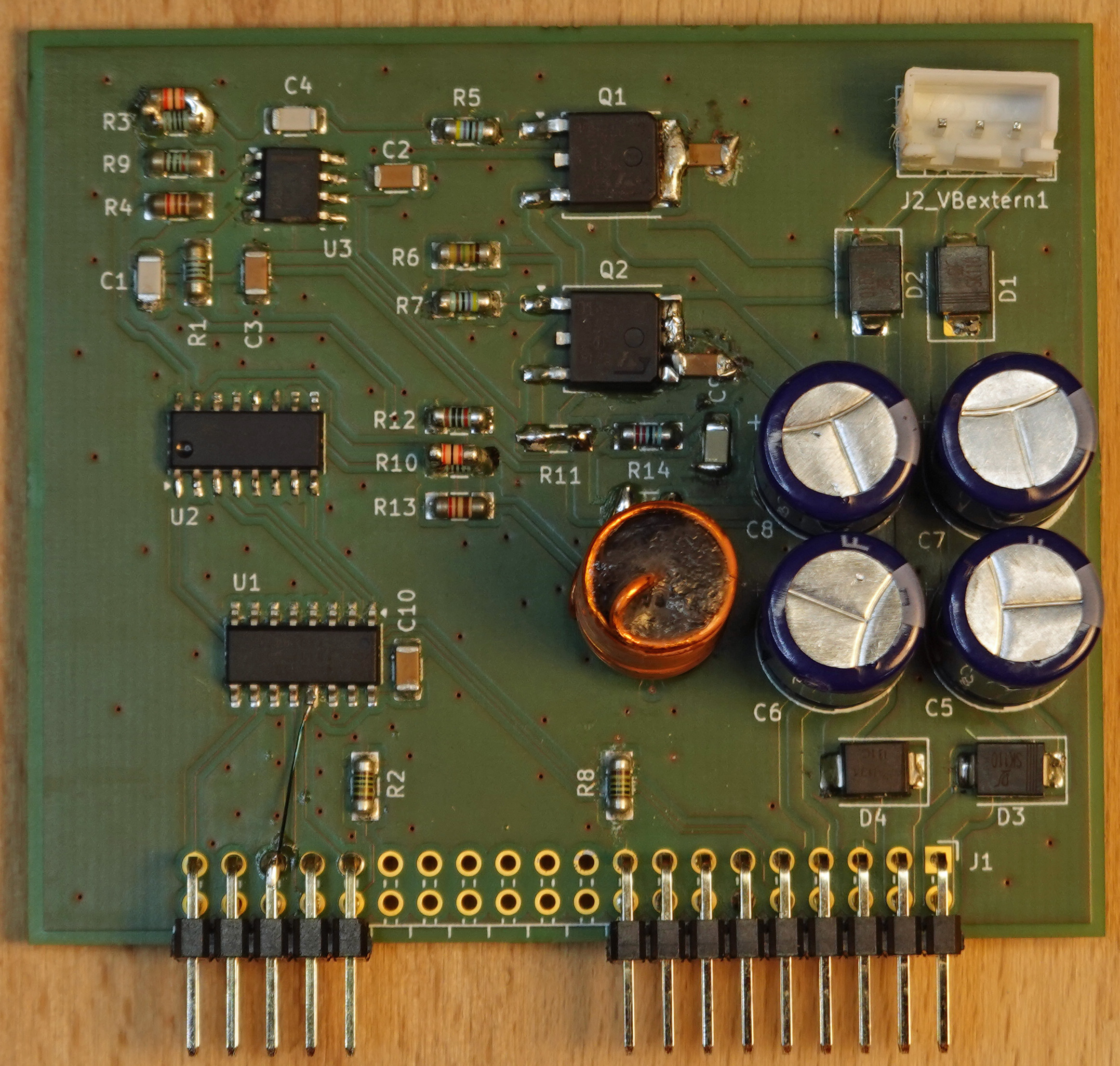

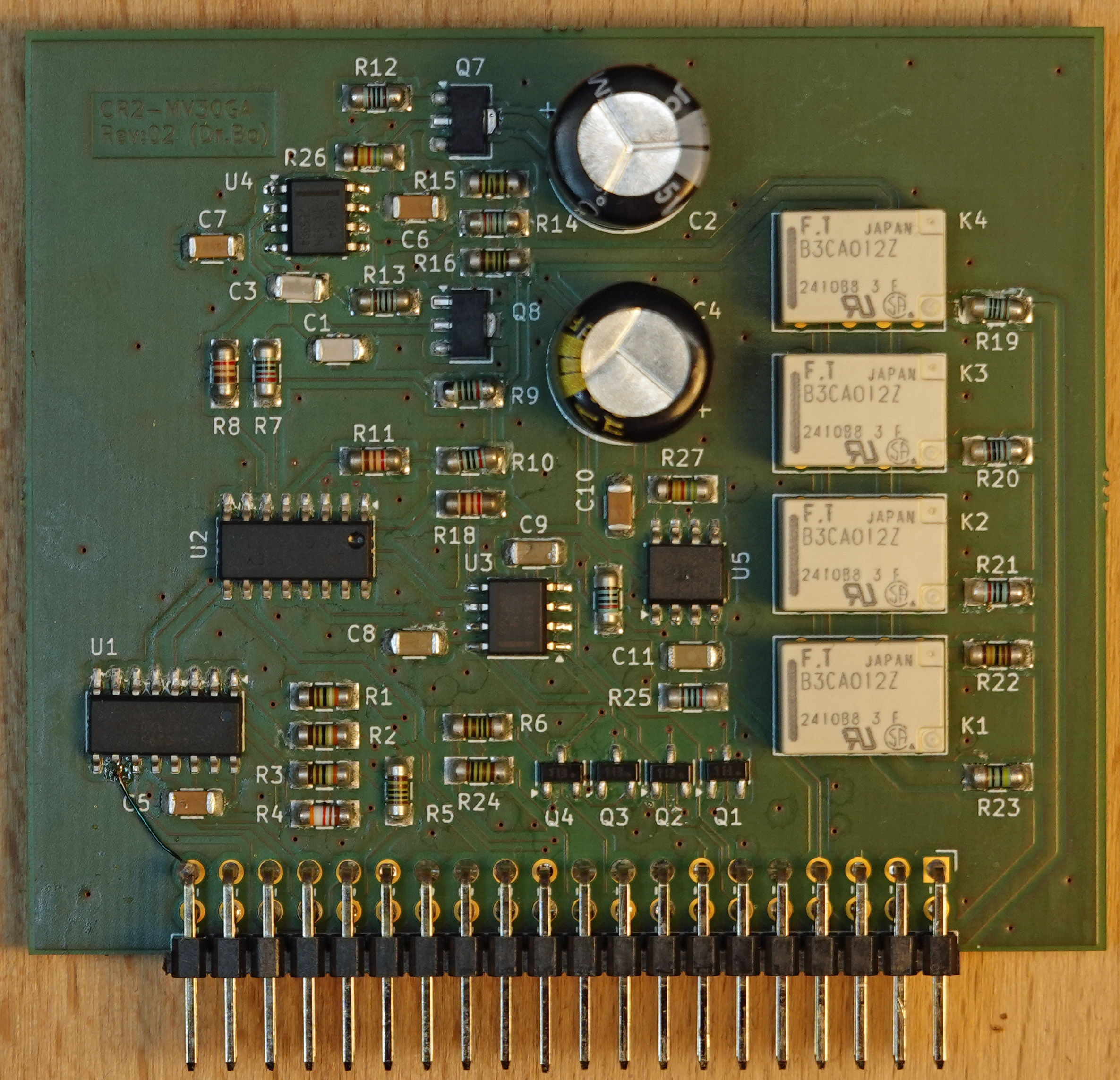

Basisplatine, CPU-Modul, DAC-Modul, ADC-Modul, VD-Modul, VDHV-Modul,VG-Modul, IS-Modul, APS-Modul, Heat-Modul
Architektur
Abb. Architektur des Kennlinienschreibers
Basisplatine
 |
|
Home

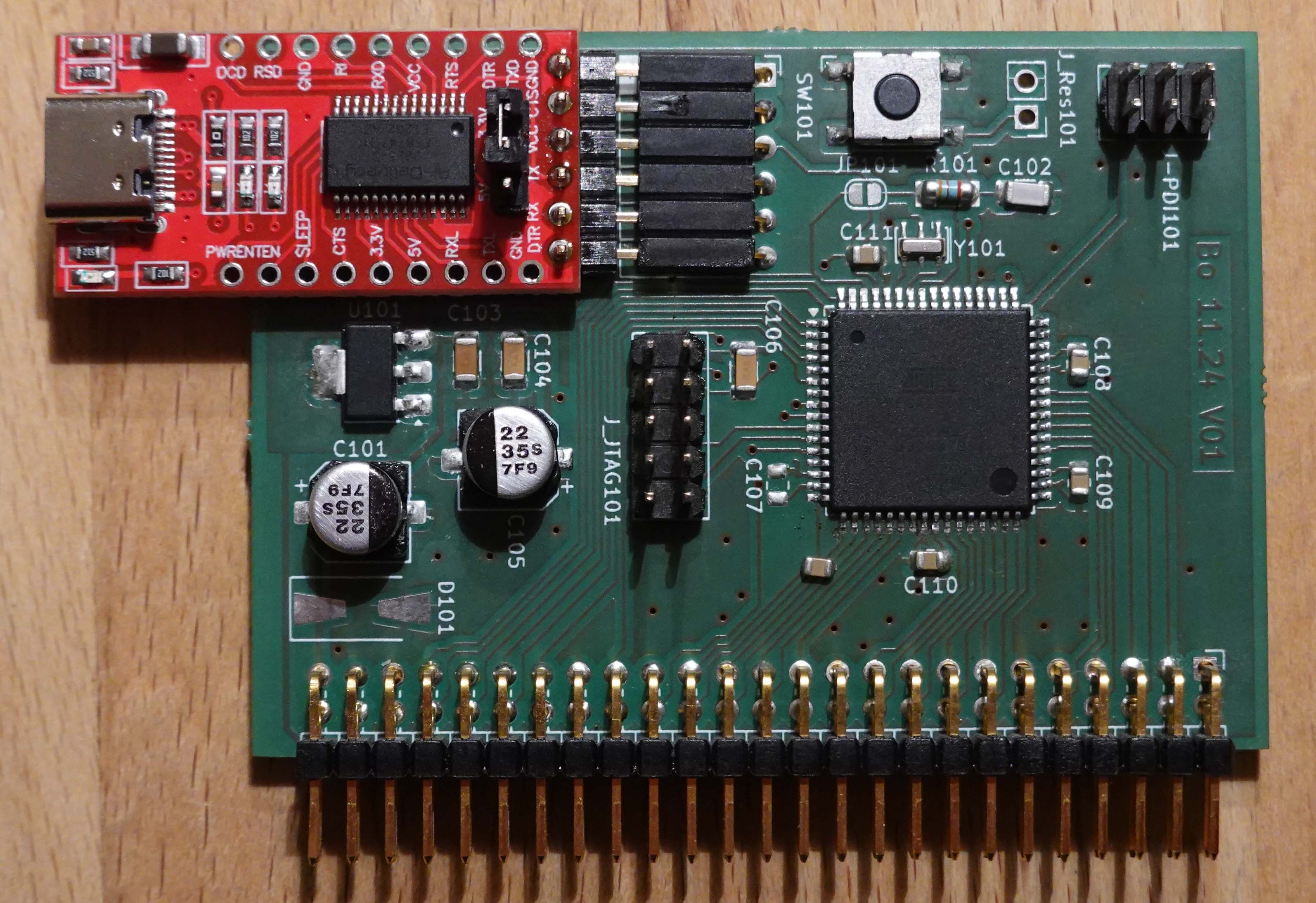

CPU Modul
 |
|
Home

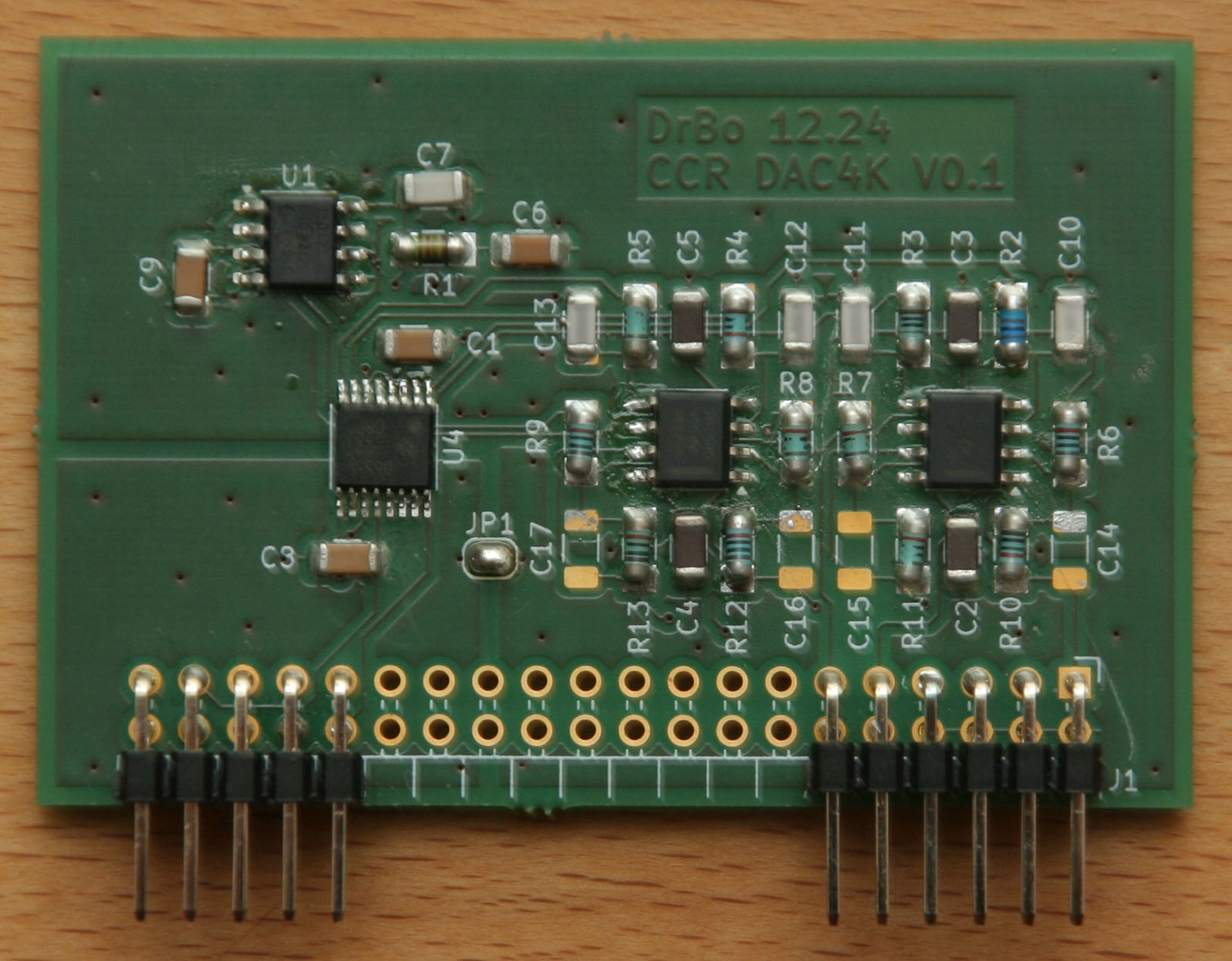

DAC-Modul
| |
|
Home
ADC-Modul
| |
|
